高效接地極，內部采用高碳石墨化合物極體，外表采用鍍銅、鎳、鉻合金，保證了高導電性和耐腐蝕性。增長了使用壽命，極體內配有特制的電解離子化合物和高分子吸濕材料，經過吸濕潮解后，活性離子滲透到接地極周?chē)寥栏纳粕⒘鳁l件，在高土壤電阻率應用，仍能獲得較低的接地電阻。

一、產品性能與特點

電解離子接地極是由我司采用國外技術，自行研制、生產并實施服務及技術支持的新型接地材料。

電解離子接地極管內填充高碳離子化合物晶體，外表采用銅、鋼二種材料。以確保***導電性能及較長使用壽命。導體內部填充材料含有特制的電離子化合物，能充分吸收空氣中的水分。通過潮解作用，將活性電離子有效釋放到土壤中，與土壤及空氣中的水分結合，更加促進導體外部緩釋降阻，且保持阻值長期穩定。導體內部的化合物，隨時間的延長逐步化合成膠質透明狀態。我們利用膠質化合物的導電性能，使整個系統能夠長期處于離子交換的狀態中，從而構成了理想的電解離子接地極。

二、與傳統接地改造工藝相比，離子接地極有如下特點

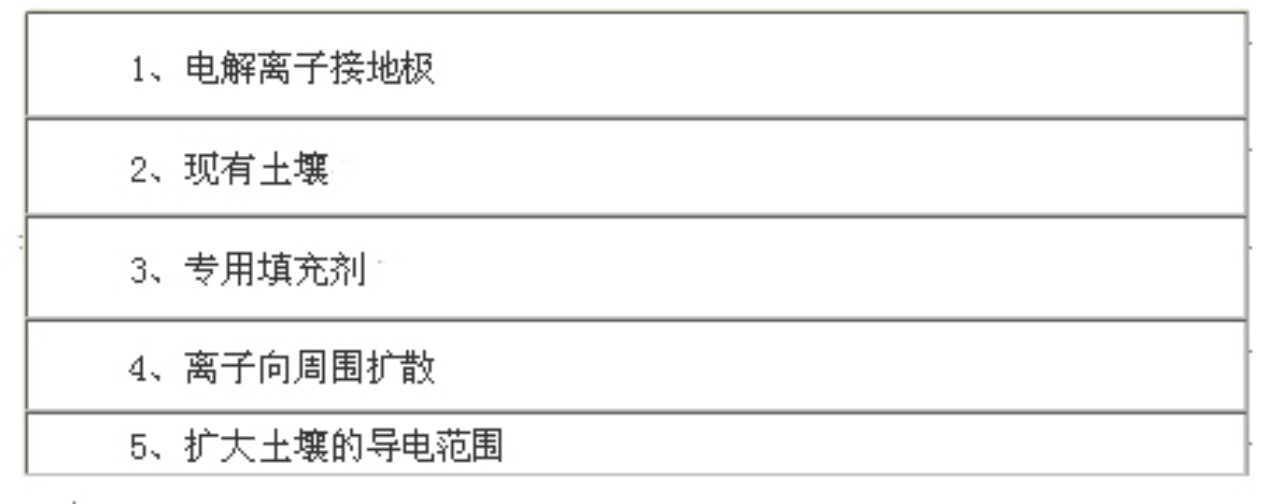

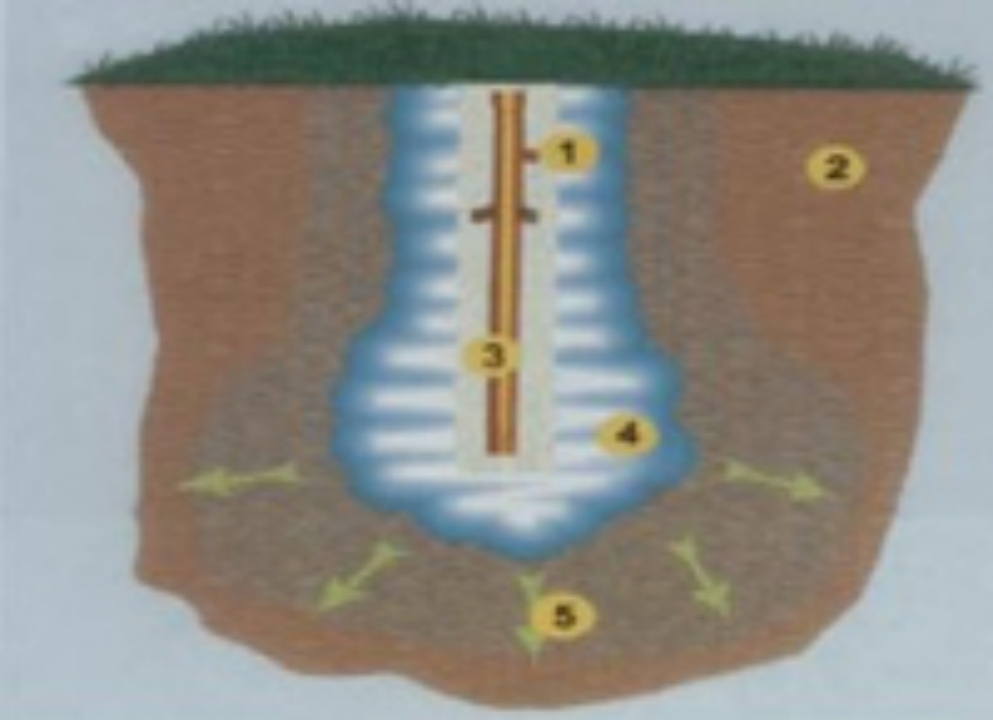

三、工作原理

電解離子接地極在接地極中加入可逆性緩釋填充劑。這種填充劑具有吸水、放水、可逆的特點。當它吸水時，可以吸收自身100-500倍的水分，當外部環境干燥缺水時，又可以完全釋放擁有的水分，達到周邊水分平衡，這種可逆反應，有效保證了殼層內環境的有效濕度，保證了接地電阻的穩定。通過這種方式產生的離子吸收大地水分后，可以通過潮解作用，將活性電解離子有效釋放到周?chē)耐寥乐?，使接地極成為一個離子發生裝置，從而改善周邊土質使之達到接地要求。接地極外部填充劑通過與其內部電解離子填充劑的相互作用產生針對殼層土壤的化學處理，降低殼層土壤的電阻率，同時在緩釋接地極與大地土壤之間，形成了一個過渡帶，增大了接地極的等效截面積和土壤的接觸面積，消除了接地體與土壤之間的接觸電阻，改善了地中的電場分布，填充劑良好的滲透性能，深入到泥土及巖縫中，形成樹根網狀，增大了地中的泄流面積。

四、設計方法及參考用數量

推算公式 :n≈(0.0275*ρ/R)-0.4

n為所需接地電極的支數

ρ為土壤電阻率

R為接地電阻***值

如果土壤電阻率特別高（1000歐姆.米以上），可以將上述計算結果乘以調整系數k，可取值1.2～1.5，土壤電阻率高，k取值升高。

土壤電阻率p	100Ω.m	200Ω.m	500Ω.m	1000Ω.m	1500Ω.m
1套	7.36Ω	10.41Ω	26.03Ω	36.79Ω	37.42Ω
2套	3.91Ω	5.54Ω	13.85Ω	19.57Ω	19.90Ω
3套	2.70Ω	3.81Ω	9.53Ω	13.48Ω	13.71Ω
4套	2.11Ω	2.99Ω	7.48Ω	10.57Ω	10.75Ω
5套	1.69Ω	2.39Ω	5.98Ω	8.46Ω	8.60Ω
10套	0.97Ω	1.37Ω	3.34Ω	4.72Ω	4.80Ω
20套	0.52Ω	0.73Ω	1.71Ω	2.24Ω	2.46Ω

五、應用范圍及使用方法

ZP型電解離子接地極由于其良好的防腐性能，優良的導電性能及獨特的設計工藝，被廣泛應用于通信、電力、醫院、石化、金融、網絡、電子等重要場所的接地工程，尤其適合土壤條件惡劣，施工條件受到限制，技術標準要求高的接地工程。

施工方法

1．鉆孔：

在選好的施工場地鉆出直徑160mm×3150mm/1550mm垂直地面的孔洞。

2．配制填充劑：

用水調合填充劑成漿糊狀（稍稠呈流體狀）倒入事先鉆好的孔中，深度約孔位；

3．植入接地極：

（1） 拆開地極密封膠帶；

（2）將接地極植入孔洞中，接地極頂部與地平面平齊；

（3）接好引出線；

（4）將其余填充劑填在接地極周?chē)两拥貥O頂端100mm時止，測量接地電阻，達到接地要求后，用土填蓋在電極周?chē)?

注：當一套接地極達不到地阻要求時，可用二套或幾套并聯使用，棒與棒之間的間隔不宜小于5M；引出線采用50mm2多股銅線，引出線與接地極體實行壓接，接點防腐處理。
